Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do tanque: | Aço carbono de Q345r ou de Q370r para a embarcação de pressão | Capacidade de carga: | gás de 12.5 toneladas de 12.5t 12tons 12.5mt LPG que reenche a estação da planta |
---|---|---|---|
Tamanho do tanque: | 25 m3, 25cbm, 25000 litros, 25000L | Pressão do projeto: | 1.71MPa 1.77MPa 17.1bar, 17.7bar |
Pressão de teste hidráulico: | 2.21MPa 22.1bar | Meio de enchimento: | Propano, butano, LPG, cozinhando o gás |
Calibre nivelado: | Nível magnético Gaue da placa, Flutuador-bola | Diâmetro: | 2000mm, 2100mm |
Outros acessórios: | Bomba do LPG & motor, compressor do LPG | Peças de enchimento: | Escala de enchimento do peso do LPG, distribuidor do LPG com um ou nozzlers dobro |
Nome da produção: | Estação do patim do LPG, reenchendo o enchimento do cilindro | Tipo da bomba: | Corken, Blackmer, tipo chinês |
Capacidade: | 20m3, personalizado | O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção à maquinaria no ultramar, manutenção d |
Uso: | LPG, LPG/PROPANE | Nome do produto: | O tanque de enchimento do Lpg, tanque favorável do LPG do preço comprimiu embarcações de pressão do |
Realçar: | Cilindro à prova de explosões do LPG que reenche a planta,Cilindro de 12.5MT LPG que reenche a planta,tanque de armazenamento do gás de 25000L LPG |
cilindro móvel à prova de explosões do LPG da estação do patim do tanque de 25000L 12.5MT LPG que reenche a planta
Cilindro à prova de explosões de ASME Moblie 20000L 10MT 10Tons LPG que reenche a estação do patim
Descrição do produto
o lpg que reenche a planta (igualmente chamou o gás que reenche a planta, o cilindro reenchendo a planta, lpg que reenche a planta, cilindro que reenchem a estação, estação do patim do lpg, estação do lpg do patim, estação do patim do propano, planta de engarrafamento do propano) é uma mini estação terminada do lpg composta com tanque do lpg, bomba e motor do lpg, ponderação do cilindro e máquina de enchimento, válvulas e encanamento. O propano que reenche a estação é usado para reencher os cilindros, apropriados para espaço limitado da terra. Geralmente o propano 5tons e 10tons que reenche a estação será ficado situado ao lado de um combustível que reenche o serviço de engarrafamento do cilindro da estação e da oferta.
Característica
1. lpg que reenche a planta para cozinhar o gás que reenche no cilindro do uso da casa no tamanho diferente.
2. Um propano que reenche a planta com função 2: Descarregamento & cilindro do caminhão que reenchem com 1 bomba
3. escala de enchimento de Digitas com auto interrupção de enchimento, Thousans do enchimento mantendo-se de registro, líquido & bruto
4. a bomba do propano que reenche a planta é opcional: Vane Pump & bomba de Coro-Flo, bomba da turbina, Corken ou tipo de Blackmer.
5. motor do propano que reenche a planta: Tipo de ABB ou de SIEMENS, Estático-livre, fase de 380V 3, 5.5KW a 10KW
6. encanamento: 2" tubulação de aço com a válvula do retorno da segurança, filtro, válvula de sentido único, válvulas de interrupção.
7. painel de controle da central da prova do explosivo para o sistema inteiro da estação
8. O outro equipamento: Para-sol para a área de enchimento, detector do escapamento, lâmpada explosiva
Especificação de produto;
Parâmetro técnico do tanque:
DIMENSÕES DO TANQUE DE 20CBM LPG | |||
Volume de tanque | 25CBM | ||
Peso de enchimento | 12500 quilogramas | ||
Peso do tanque | 6120 quilogramas | ||
Espessura de Shell (milímetros) | 10 milímetros | ||
Espessura da placa terminal (milímetros) | 12 milímetros | ||
Diâmetro do tanque (milímetros) | 1800 milímetros | ||
Dimensões externos (milímetro) (altura da largura x do comprimento x) | Como projetado | ||
Tamanho total do patim | Como projetado | ||
Material do tanque e das peças principais da pressão | Aço carbono Q345R | ||
Meio de enchimento | Gás de petróleo liquefeito (propano) | ||
Pressão do projeto | MPa 1,77 | ||
Pressão de teste | 2,22 Mpa | ||
Permissão de corrosão | 1 milímetro | ||
Densidade média | 420-590 quilogramas cbm | ||
Padrão de fabricação: Embarcações de pressão, regulamento da supervisão na tecnologia da segurança para embarcações de pressão estacionárias de China. | |||
Partes principais do tanque do LPG | |||
Artigo | Especificação milímetro | Quantidade | |
Tubulação de descarga | DN50-2” | 1 | |
Tubulação da afluência | DN50-2” | 1 | |
Tomada | DN50-2” | 1 | |
Tubulações do equilíbrio da fase de gás | DN50-2” | 1 | |
Câmara de visita | DN450 | 1 | |
Furo de dreno | DN50-2” | 1 | |
Outros acessórios: Válvula de interrupção, válvula de agulha, válvula de segurança, medidor nivelado líquido, calibre de pressão, calibre da temperatura. |
Parâmetro técnico de enchimento da sala do patim:
Lista de peças do patim do LPG | ||
Artigo | Number modelo | Quantidade |
Tanque do LPG | Tanque de armazenamento do LPG com acessórios do tanque | 1 parte |
Bomba do enchimento do LPG | 2" tomada do inlet&, 5.5KW, 380V/50Hz, Ex-prova, | 1 parte |
Escala/distribuidor de enchimento do cilindro | Pode encher 3kg ao cilindro de 150kg LPG | 1 parte |
Detector do escapamento | Detector de advertência do escapamento | 1 unidade |
Tubulações | / | grupos 1 |
Válvula de interrupção | J41N-40 DN50 | 5 partes |
Bola Vavle | DN50 | 8 partes |
Válvula de segurança | A42F-25 DN50 | 1 parte |
Válvula de segurança da tubulação | A21F-25 DN15 | 1 parte |
Bola que flutua o calibre nivelado | UQZ-2.5P | 1 parte |
Tubulação de descarregamento | L=4M DN50/DN25 | 1 parte |
tubo deabsorção | L=500mm DN50 | 2 partes |
Flange | 2.5MPaDN15 | 20 partes |
Calibre de pressão | 0 ~4Mpa |
1 parte |

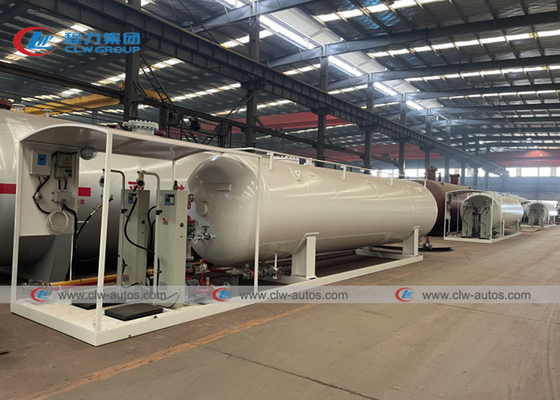

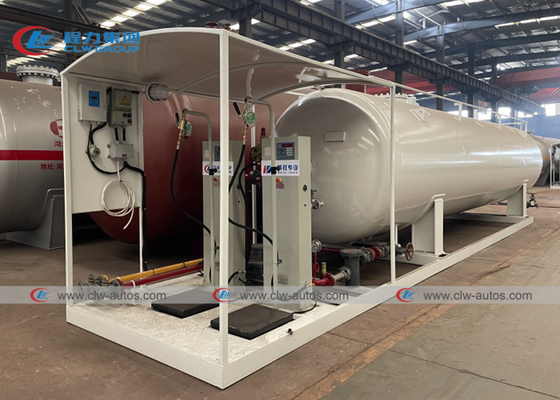

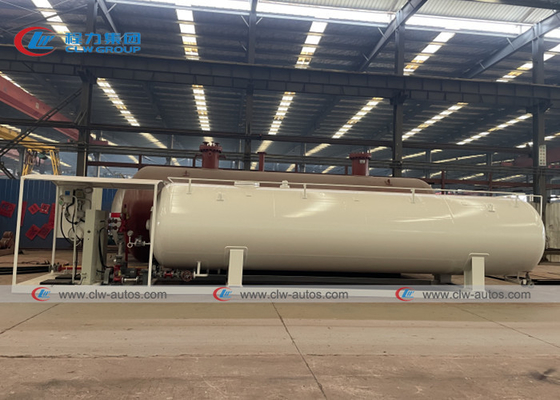

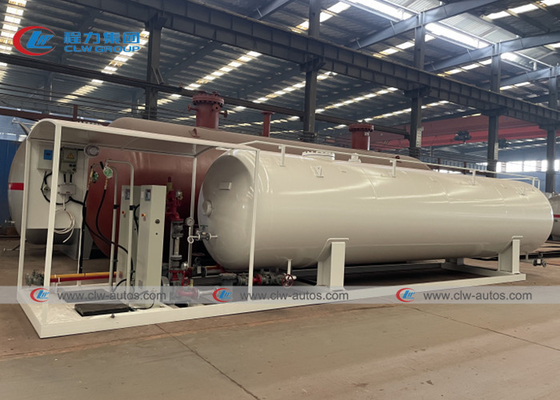

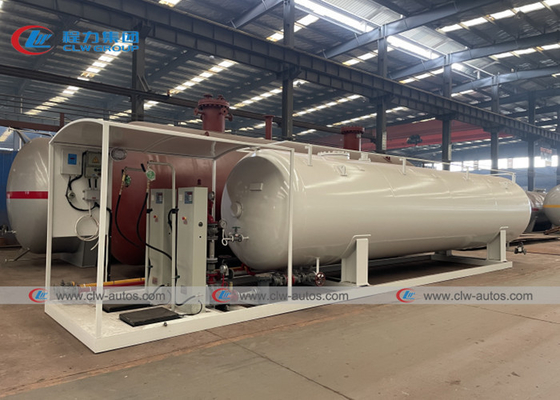

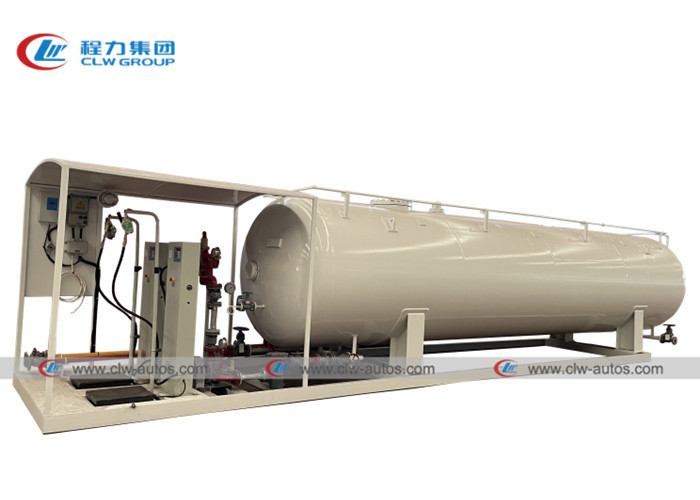

O produto 20000Liters LPG derrapa as imagens da estação:
Imagens da planta de gás do LPG com os acessórios:
Processo de produção para o tanque de armazenamento do LPG:
-- As junções de solda, as soldas, as cabeças do tanque e as posições geométricas de cada elemento de pressão são inspecionadas restritamente pelo raio X;
-- teste da inspeção dos testes não-destrutivos e da partícula magnética para cada tanque subterrâneo do LPG;
-- Pressão do projeto do tanque subterrâneo do LPG: 1.77Mpa;
-- pressão de teste hidráulico: 2,21 Mpa;
-- Permissão de corrosão: 1mm;
-- Opcional para acessórios do tanque e equipamentos do posto de gasolina do lpg tais como a válvula de segurança, a válvula de globo, a válvula de bola, o calibre de pressão, o termômetro, calibre nivelado magnético ou calibre de nível da flutuador-bola de rochester, bomba do lpg e motor, compressor do lpg, medidor de fluxo do lpg, escalas do enchimento do cilindro, filtro, válvula de vidro e assim por diante.
