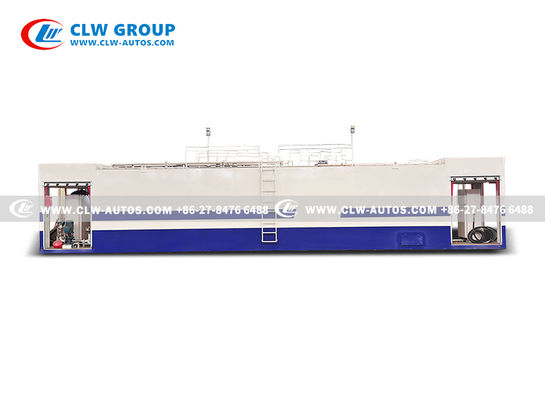

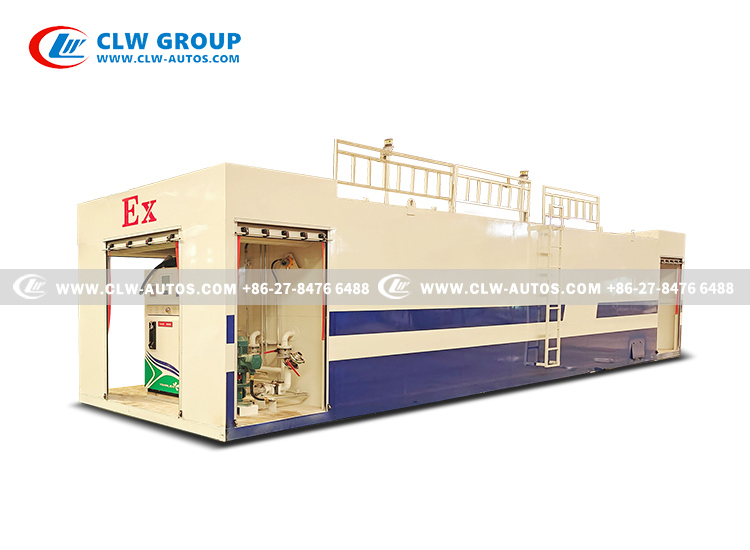

| Parâmetros do equipamento de 50 m3 |
| Dimensões externas(Excluindo corrimão e tubo respiratório) |
Comprimento: 15,11 m |
| Largura: 2,65 m |
| Altura: 2,94 m |
| Estrutura do tanque |
Tanque interno: 8 mm |
| Tanque externo: 4 mm |
| Impressão |
≈ 41 m2 |
| Volume |
≈ 50 m3 |
| Peso |
≈ 20 toneladas |
| Materiais |
Tanque interno/exterior: aço carbono Q235-B |
| Tensão de funcionamento |
380V, trifásico, de cinco fios |
| Força de trabalho |
Consumo máximo de energia simultânea de todos os equipamentos ≤ 8,5 kW |
| Tanque à prova de explosão e acessórios de segurança |
| Tanque de armazenamento à prova de explosão |
Tanque de armazenamento à prova de explosão. Tanto os tanques internos quanto externos utilizam tecnologia de reforço de solda de camada dupla, com resistência de solda maior do que a resistência de soldagem da placa de aço de 12 mm de espessura.(Contenedor de embalagem de produtos químicos perigosos sob pressão atmosférica) |
| Material de barreira à prova de explosão |
Material de barreira à prova de explosão preenchido tanto no tanque interno quanto na camada intermédia entre os tanques interno/externo. (Customizado com base nas exigências do cliente) |
| Base da Unidade |
ST--50/2-02 |
| Sistema elétrico à prova de explosão |
380 V trifásico |
| Alarme de som e luz à prova de explosão |
Frequência de flash: 150/min; Intensidade sonora ≥ 90 dB. Marca à prova de explosão: Ex db IIC T4 Gb; Ex tb IIIC T130°C Db; Nível de protecção: IP65. |
| Sistema de iluminação de segurança |
Marca à prova de explosão: Ex db eb mb IIC T6 Gb; Ex tb IIIC T80°C Db. |
| Dispositivo de alarme de óleo e gás |
Utiliza sensores de combustão catalítica importados e tecnologia de microcontrolador. Dispõe de visualização de concentração e alarme de som/luz. Instalado em áreas de reabastecimento ou salas de bomba/válvula para descarregamento. |
| Dispositivo de desligamento de emergência (válvula de proteção de fechamento automático) |
Sela automaticamente o tanque em caso de desastres incontroláveis como terremotos, queda, queda ou impacto, evitando vazamento de combustível.Utiliza componentes de transmissão mecânica interna para garantir o funcionamento mesmo durante a perda de energiaNormalmente aberta, fecha-se através de ligação fusível que derrete num incêndio. |
| Dispositivo automático de extinção de incêndio |
Contém agente extintor de pó seco super fino e gás de nitrogênio. |
| Arrestador de chama à prova de explosão e válvula respiratória |
Pressão positiva de funcionamento da válvula respiratória: 2 kPa~3 kPa, pressão negativa de funcionamento: 1,5 kPa~2 kPa. Altura de instalação > 4,5 m. Pressão nominal: 1,0 MPa. |
| Dispositivo de alívio de pressão de emergência |
Abrem-se quando a pressão interna é excessiva, despressurizando-se rapidamente para evitar a explosão do tanque e evitar acidentes mais graves. |
| Dispositivo de prevenção de sobreenchimento |
Bloqueia automaticamente o reservatório quando o nível de combustível excede a altura de aviso (95% da capacidade do reservatório), evitando o derramamento. |
| Protecção contra raios e sistema de aterragem estática |
Inclui alarme de aterragem estática, protetor contra raios, grampos estáticos de liga de alumínio para ligação a camiões-tanque e fio de aterragem de cobre.A estação de deslizamento liga-se ao elétrodo de aterragem do local (o utilizador garante a resistência ao solo < 4Ω). |
| Dispositivo de protecção de segurança |
Com escada e corrimão de segurança. |
| Acesso à limpeza do tanque |
Equipado com uma porta de acesso de limpeza, reduz o tempo total de limpeza pela metade em comparação com as estações de deslizamento à prova de explosão tradicionais, mantendo o desempenho à prova de explosão. |
| Medição do nível do líquido |
| Medidor de nível eletrónico |
Medidor de nível eletrônico magnetostrictivo. Inclui 2 sondas, um ecrã LCD touchscreen. Faixa: 0,15 ~ 2,7m; Erro: ± 0,2mm. Interface visualizada do tanque com monitoramento de temperatura. |
| Dispositivo de alarme de nível |
Alerta a ≥ 90% da capacidade do tanque. |
| Dispositivo de medição manual |
Para calibração periódica do manômetro eletrônico de nível. Pode também medir o volume do tanque se o manômetro eletrônico falhar ou durante uma queda de energia. |
| Reabastecimento e descarregamento |
| Bomba de descarga |
Bomba de descarga vertical à prova de explosão, taxa de fluxo: 30 m3/h, motor à prova de explosão (dII), nível de protecção: IP55. |
| Sistema de tubulação de bomba de descarga |
Portão de descarga é de tamanho padrão para ligação a caminhões-tanque. Conector rápido: DN65 tipo auto-selado com válvula de esferas. Diâmetro do tubo: DN65. Altura da extremidade do tubo de saída do fundo do tanque: 0,15 m. |
| Sistema de recuperação de vapor de descarga |
Equipado com unidade de recuperação de vapor de estágio I para descarregamento em circuito fechado com camiões-tanque, evitando a liberação de vapor. |
| Filtro de descarga |
A unidade de filtro é removível como um todo; o suporte interno da tela de filtro é reutilizável, apenas a malha de filtro de aço inoxidável precisa de substituição. |
| Dispensador de combustível |
Uma bomba, um dispensador de mangueira, uma bomba auto-abastecida, um medidor de vazão, um display LCD, um motor de 380 V, uma mangueira, toda a unidade é à prova de explosão, com proteção de fusível, válvula de separação da mangueira,botão de parada de emergência, função de descarga estática, taxa de fluxo: 5-70 L/min. |
| Sistema de Gestão de Backend Inteligente |
Estatísticas de reabastecimento de combustível com cartão IC, transmissão em tempo real, dados estáveis. |
